Słupy trakcyjne ET i ETGo
Słupy trakcyjne typu ET i ETGo to serie produktów z betonu sprężonego do budowy sieci trakcyjnych kolei dużych prędkości zasilanych prądem przemiennym 2 x 25 kV. Przeznaczone są do posadowienia w fundamentach wierconych i kielichowych (seria ET) albo kotwienia do obiektów inżynierskich (seria ETGo). Słupy są wykonane w kształcie stożka ściętego o przekroju pierścieniowym (zbieżność 15mm/m). Symetryczny przekrój słupów gwarantuje jednakową nośność niezależnie od kierunku działania obciążenia. Zaletami serii ET i ETGo są: duża sztywność i trwałość słupów (ponad 50 lat bez konserwacji), a także niska częstotliwość drgań własnych i duża bezwładność.
Konstrukcja wsporcza umożliwia montaż osprzętu zasilania, przewodu przeciwnej fazy (NF), przewodu uziemiająco-powrotnego (UP), przewodu jezdnego (PJ) i liny nośnej (LN). Mocowanie z wykorzystaniem obejm pozwala na regulację wysokości montażu osprzętu. Słup posiada otwory do zamocowania odciągów prętowych. W słupie wykonano gniazda do montażu znaków regulacji osi toru. Przewód uziemienia poprowadzono wnętrzem słupa do zewnętrznego zacisku kontrolnego umieszczonego w dolnej części słupa.
Na słupach możliwa jest zabudowa sieci o wysokości konstrukcyjnej od 1,4 do 2,1 m, ze skrajnią od 3,20 do 4,00 m (liczonej do osi słupa). Możliwe jest zwiększenie skrajni stosując słup mocniejszy o odpowiedniej nośności.
Słupy ET proponuje się posadawiać w fundamentach wierconych i kielichowych na głębokość 3,0m. Istnieje możliwość wydłużenia słupa w dolnej jego części nawet o 1,5 m.
W symbolach handlowych słupów przyjęto następujące oznaczenia:
ET-3/xx, ET-4/xx, ET-5/xx, ET-7/xx oraz ETGo-3/xx, ETGo-4/xx, ETGo-5/xx, ETGo-7/xx.
Człon literowy oznacza:
E – słup energetyczny wirowany,
T – trakcyjny,
Go – z głowicą okrągłą.
Człon cyfrowy przed ukośnikiem mówi o wykonaniu słupa (wielkości nośności) zgodnie z tabelą parametrów. Liczba po ukośniku jest długością słupa w metrach.
Słupy ETGo są przystosowane do sztywnego połączenia z obiektem inżynieryjnym (fundamentem) przez połączenie śrubowe sprężone, z dociskiem dolnej głowicy słupa do obiektu.
Słupy ET i ETGo produkuje się zgodnie z normą PN-EN 12843:2008 i oznacza symbolem CE.
Rys. 1. Propozycja podwieszenia sieci na słupach ET-3/12; ET-4/12; ET-5/12
Parametry słupów ET
Rys. 2. Przykład zastosowania słupa ETGo na obiekcie inżynieryjnym
Wersja słupów ETGo przeznaczona jest do montażu na fundamentach (estakadach i innych obiektach inżynieryjnych). Słupy ETGo w dolnej części wyposażone są w okrągłą głowicę stalową do połączenia z fundamentem za pomocą śrub.

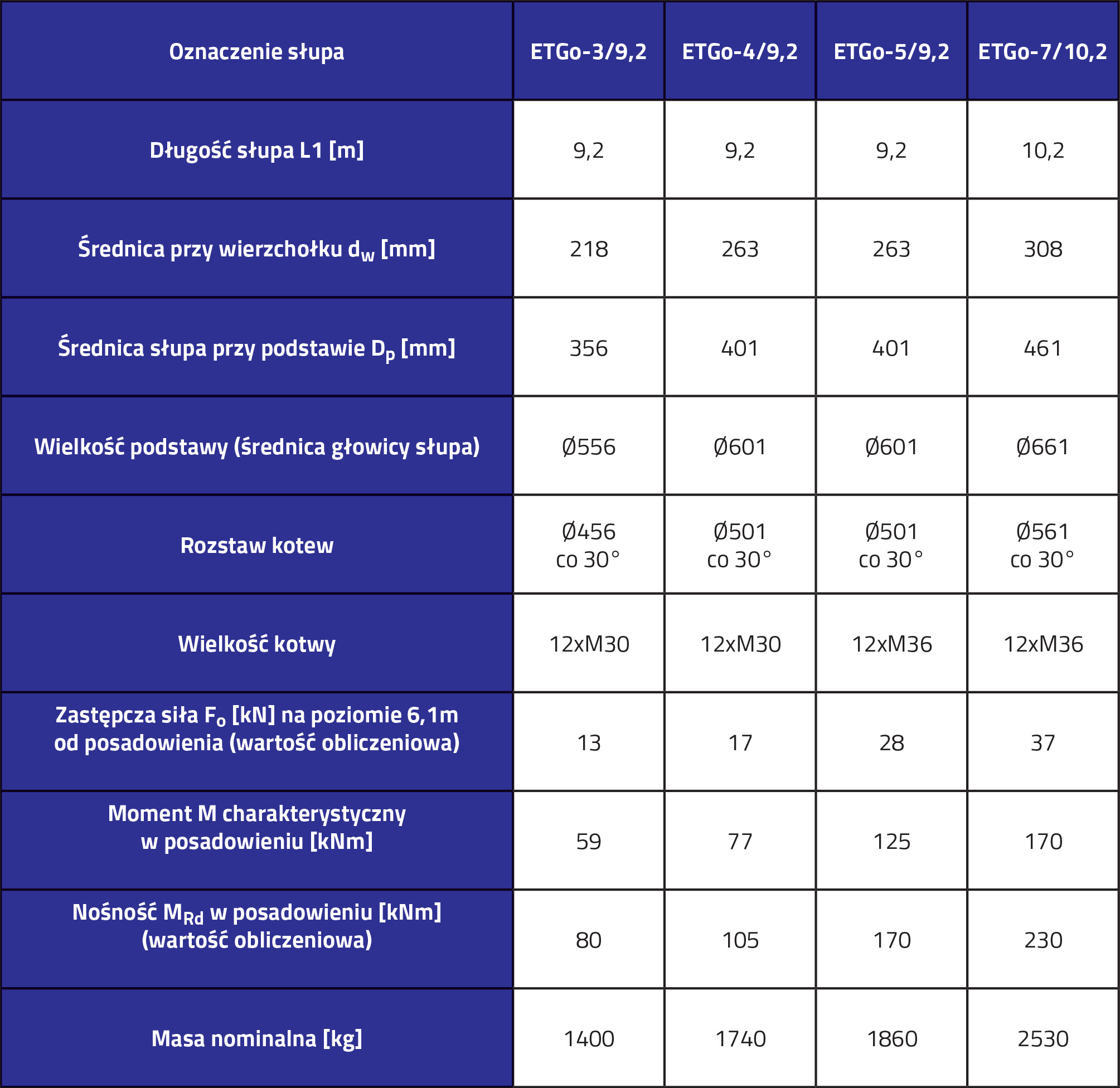

Parametry słupów ETGo
